TS Optics Tilter and Adapter M68/M54 - korekce náklonu snímače pro precizní astrofotografii
Každý zkušený astrofotograf zná ten nepříjemný okamžik: snímek vypadá ostře uprostřed, ale v rozích hvězdy ztrácejí tvar a rozmazávají se do elips nebo kometárních stop. Zaostření sebelépe provedené prostě nestačí, protože problém nespočívá v ohniskové vzdálenosti, ale v úhlovém vychýlení snímače vůči ohniskové rovině teleskopu. Kompromisní zaostření, které "celkem dobře" funguje pro celé pole, je jen obcházení problému - nikoli jeho řešení. Adaptér TS-Optics Tilter M68/M54 tento problém řeší přímo u zdroje: umožňuje přesné nastavení polohy snímače kamery vzhledem k ohniskové rovině.
Proč ke sklonu snímače vůbec dochází?
Příčin může být hned několik a často se navzájem kombinují, takže výsledný problém je obtížné vystopovat. Nejčastěji jde o velmi mírný náklon snímače kamery vůči ohniskové rovině - již odchylka v řádu zlomků milimetru způsobí viditelné aberace v rozích zorného pole. Dalším zdrojem bývá samotný zaostřovač teleskopu, který i přes kvalitní konstrukci nemusí být dokonale kolmý na optickou osu. U newtonských reflektorů je navíc běžné mírné vychýlení ohniskové roviny jako takové, a konečně i příslušenství na straně okuláru může při upnutí lehce pootočit a vnést do systému nežádoucí náklon. Tilter tyto vlivy neodstraňuje jeden po druhém - kompenzuje jejich výsledný součet najednou, čímž šetří čas i nervy při nastavování sestavy.
Adaptér TS-Optics Tilter pracuje jednoduchým a přitom spolehlivým principem: pomocí imbusových šroubů nastavíte úhlovou polohu kamery (nebo jiného příslušenství připojeného přes M54) vůči straně teleskopu zakončené závitem M68. Jakmile nastavení provedete, je klíčové zachovat orientaci všech adaptérů, korektorů a kamery beze změny - jakékoli povolení nebo pootočení součástí by znamenalo nutnost začít znovu. Nastavení proto doporučujeme provádět systematicky, ideálně na základě testovacích snímků hvězdokupy nebo jiného bohatého hvězdného pole, kde jsou případné aberace v rozích dobře viditelné.

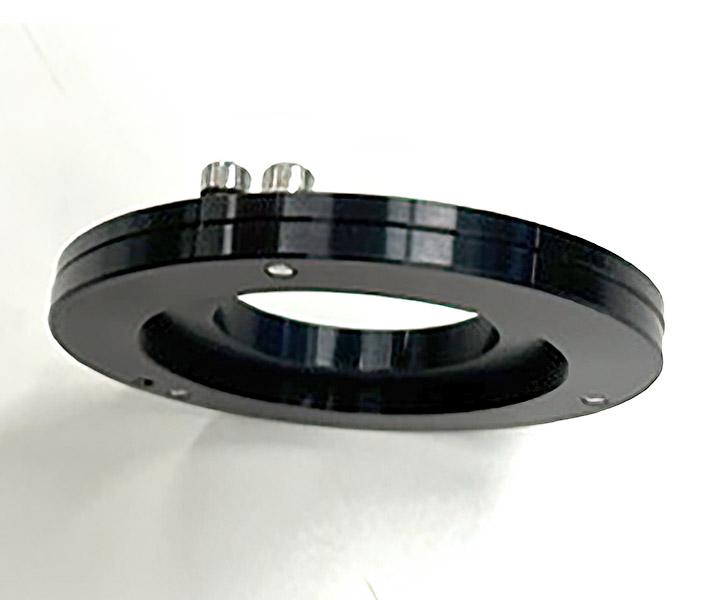

Konstrukce a mechanické parametry
Tilter je navržen kompaktně a do sestavy přidává minimum výšky - pouhých 9 mm. Vzdálenost od vnějšího závitu k imbusovým šroubům činí 11 mm, což ponechává dostatek prostoru pro pohodlné seřízení i v sestavách s více adaptéry. Na straně teleskopu se tilter připojuje přes vnitřní závit M68 (female), na straně kamery pak nabízí vnější závit M54 (male). Tato kombinace závitů pokrývá běžná propojení v astrofotografické sestavě, kde M68 představuje rozšířený standard pro střední a větší fotoaparáty a dedikované astrokamery.
| Připojení na straně teleskopu: |
M68 vnitřní závit (female) |
| Připojení na straně kamery: |
M54 vnější závit (male) |
| Výška: |
9 mm |
| Vzdálenost od vnějšího závitu k šroubům: |
11 mm |
Korekce náklonu snímače je v astrofotografii jedním z těch kroků, které na první pohled vypadají jako detail, ale v praxi rozhodují o tom, zda jsou rohy snímku použitelné nebo ne. Investice do správného tilterového adaptéru se vyplatí zejména při práci s teleobjektivy a teleskopy s kratší ohniskovou vzdáleností, kde je zorné pole širší a rohové aberace jsou mnohem nápadnější. TS-Optics Tilter M68/M54 je precizní, kompaktní a snadno ovladatelný nástroj, který umožňuje dosáhnout rovnoměrné ostrosti přes celé zorné pole bez nutnosti složitých mechanických úprav sestavy.
