TS Optics Tilter and Adapter M68/M48 - korekce náklonu snímací roviny
Každý zkušený astrofotograf to zná: hvězdy ve středu záběru jsou ostré, ale směrem k rohům snímku se začínají rozmazávat nebo deformovat do nepravidelných skvrn. Žádné ostření tento problém spolehlivě nevyřeší - vždy jde o kompromis, při němž buď vyhovuje střed, nebo rohy, nikdy obojí zároveň. Výsledkem bývá bolestivý pocit, že sestava nedává to, co by dát mohla, a postprocessing trávíte ořezáváním rohů místo skutečné práce se snímkem. Přitom příčina může být zdánlivě nepatrná - odchylka v řádu zlomků milimetru, kterou ani nevidíte a bez specializovaného vybavení ani nezměříte.
Proč dochází k náklonu snímací roviny
Zdrojů problému může být hned několik a ne vždy jsou na první pohled patrné. Snímač kamery může být vůči ohniskové rovině dalekohledu velmi mírně nakloněn - i minimální odchylka postačí k tomu, aby se na krajích snímku projevily výrazné aberace. Fokusér, který při dotažení nedrží přesně kolmou polohu vůči optické ose, je dalším častým viníkem, stejně jako mírný náklon zorného pole u Newtonových dalekohledů. Konečně i samotné upínání adaptérů a příslušenství na straně okuláru může způsobit nežádoucí odklon. Každý z těchto faktorů působí nenápadně, ale jejich vliv na výsledný snímek je velmi reálný a frustrující.
Korekce náklonu snímací roviny je v takových situacích logickým a účinným krokem - řeší problém přímo v sestavě, bez nutnosti zasahovat do optiky nebo mechaniky dalekohledu. TS Optics Tilter se zařazuje do optické trasy mezi dalekohled a kameru a umožňuje přesně nastavit polohu snímače vůči ohniskové rovině. Nastavení se provádí šrouby imbus - je tedy přesné, opakovatelné a nevyžaduje žádné speciální nářadí. Základní podmínkou správné funkce je zachování orientace všech adaptérů, korektorů i samotné kamery po každém nastavení. Výsledek se dostaví relativně rychle: rovnoměrná ostrost po celé ploše snímku bez kompromisů při ostření.
Konstrukční řešení a pracovní vzdálenost

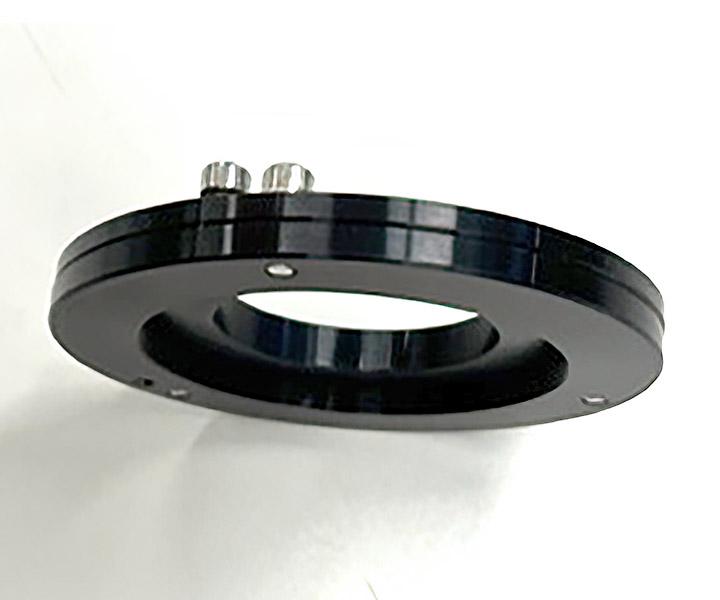

Adaptér TS Optics Tilter M68/M48 spojuje závit M68 na straně dalekohledu se závitem M48 na straně kamery. Celková výška adaptéru je pouhých 9 mm, takže zařazení Tilteru do sestavy minimálně ovlivní celkovou pracovní vzdálenost a nezpůsobí problémy s dosahem fokusace. Závit M68 na teleskopické straně nabízí dostatečný průměr pro práci s větším obrazovým kruhem, zatímco M48 na straně kamery odpovídá nejrozšířenějšímu astrofotografickému standardu - kompatibilita s běžným příslušenstvím je tedy bezproblémová. Kompaktní stavba adaptéru přitom nijak neomezuje stabilitu celé sestavy.
Technické parametry
| Připojení na straně dalekohledu |
M68 vnitřní závit |
| Připojení na straně kamery |
M48 vnější závit |
| Výška |
9 mm |
Tilter je určen pro astrofotografy, kteří chtějí vytěžit maximum ze své sestavy a nejsou spokojeni s kompromisy. Pokud jste vyčerpali možnosti ostření a problém s neostrými rohy snímku přetrvává, je korekce náklonu přímým a efektivním řešením - bez zásahů do optiky, bez výměny komponent, bez zbytečných nákladů.
