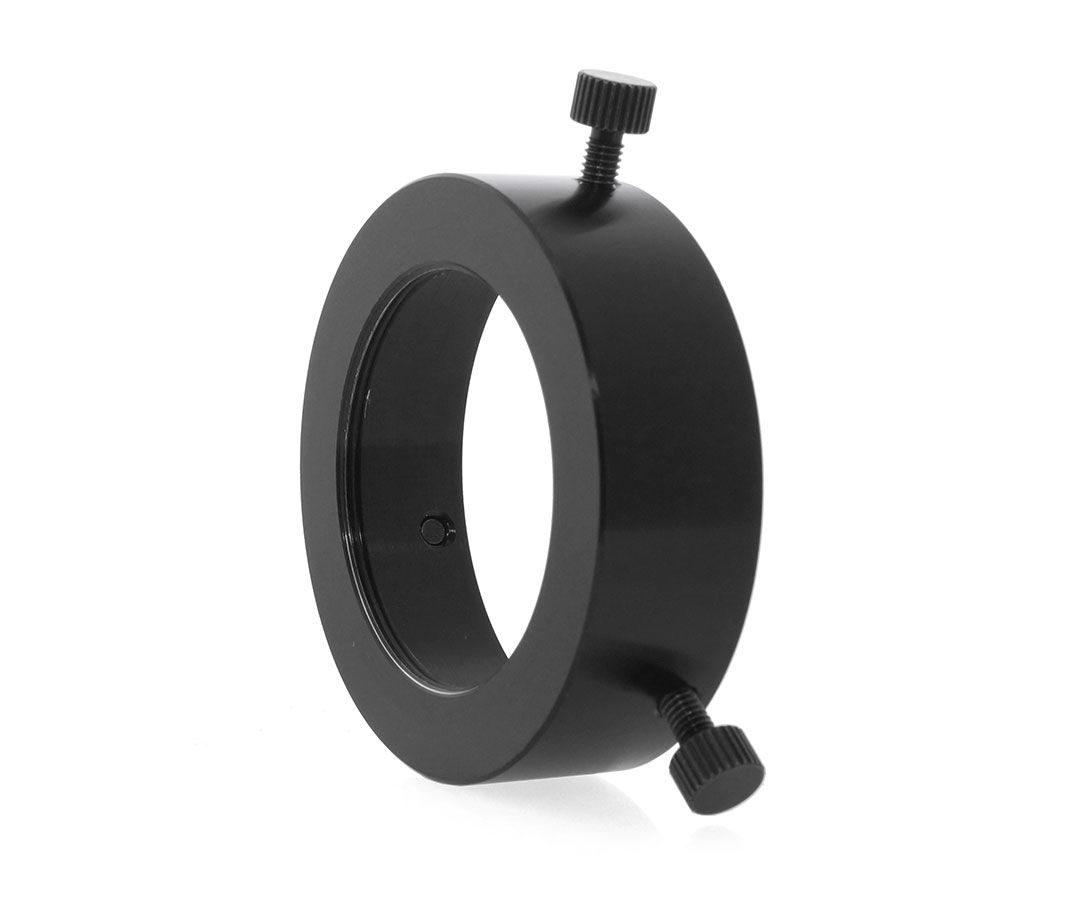

Šachta TS Optics M42/2″ - adaptér pro připojení starých objektivů k rotačnímu systému
Tento adaptér převádí vnitřní závit M42x1 na standardní 2″ šachtu a otevírá tak cestu k použití starých fotografických objektivů v moderním astronomickém workflow. Celá řada klasických sovětských a japonských objektivů - Rubinar 300, Rubinar 500, MTO 1000 a desítky dalších - používá právě závit M42x1, a díky tomuto kusu je lze bez kompromisů zapojit do TS Rotation System. Adaptér není jen mechanickým převodníkem závitů - je plnohodnotnou součástí promyšleného modulárního systému, který astronomové ocení při každém pozorování i fotografování.
Tři rýhované aretační šrouby perfektně zapadají do drážky dovetail kroužku a zajišťují pevné, ale snadno rozebíratelné spojení. Na straně okuláru nebo fotoaparátu lze svírat veškeré příslušenství s průměrem 2″, a s redukčním adaptérem také 1,25″. Výsledkem je systém, který pokryje prakticky celé spektrum běžně používaných komponent - od okulárů přes kamery až po filtry.
Co je TS Rotation System a proč na něm záleží
TS rotační systém je modulární koncept adaptérů navržený tak, aby řešil reálné problémy z astronomické praxe - a ne jen na papíře. Základem je vždy 2″ konektor, do kterého lze integrovat 2″ filtry přímo v rámci systému, bez potřeby dalších mezičlánků. Klíčovým prvkem je plné 360° otáčení, které umožňuje dostat fotoaparát nebo okulár do optimální polohy bez nutnosti dotahovat celou sestavu znovu od začátku. Připojení je realizováno pomocí kuželovité dovetail drážky - adaptér se při utažení sám vystředí, nemůže se naklonit ani vychýlit z osy. Díky extrémně krátké konstrukci celého systému je dosažení ohniskového bodu s většinou teleskopů a teleobjektivů otázkou minut, ne hodin ladění.

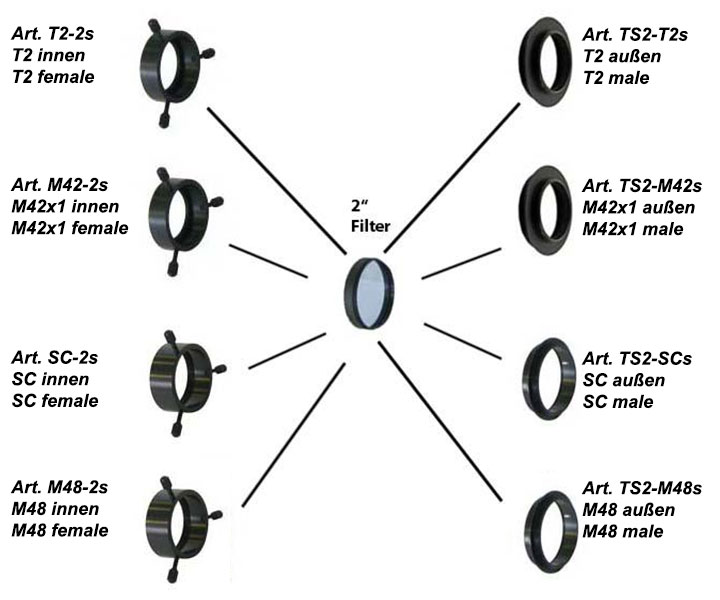

Diagram rotačního systému pracuje na jednoduchém principu: konektory na straně teleskopu a konektory na straně okuláru nebo fotoaparátu lze libovolně kombinovat a měnit podle aktuální potřeby. Chcete dnes fotografovat přes Rubinar s H-alfa filtrem a zítra vizuálně pozorovat s 2″ okulárem? Stačí vyměnit jediný díl. Tato flexibilita je přesně to, co od modulárního systému očekáváte.
Konkrétní scénáře použití
Prostorově úsporné umístění 2″ filtrů mezi teleobjektiv a fotoaparát je jednou z nejčastějších aplikací - například u Rubinaru 300, 500 nebo MTO 1000 (Mak 1000) lze tímto způsobem elegantně zařadit filtr do optické cesty bez prodlužování tubusu. U moderních korektorů a vyrovnávačů pole s delší vzdáleností od připojovacího závitu (M48, SC) k rovině snímače nabízí rotační systém přirozené řešení jak pro otáčení kompozice, tak pro samotnou adaptaci průměrů. Rychlé odpojení fotoaparátu od teleskopu nebo teleobjektivu - třeba při výměně baterií uprostřed noci - trvá doslova několik sekund, bez zdlouhavého šroubování a rizika pohnutí sestavy.
Adaptér s nasazeným 2″ filtrem může trvale zůstat před bajonetem fotoaparátu a efektivně chránit jeho tělo před prachem - praktické řešení pro ty, kdo teleskop a kameru nechávají v sestavě delší dobu. Stejný princip platí i pro ochranu interiéru teleskopu za SC závitem, kde lze současně trvale umístit 2″ IR nebo UV blokační filtr. Jak sami konstruktéři uvádějí - TS rotační systém byl vyvinut amatérskými astronomy pro amatérské astronomy, a právě to se na každém detailu jeho provedení jasně projevuje.
Technické parametry
| Připojení na straně teleskopu |
M42x1 závit (vnitřní), délka 3,1 mm |
| Připojení na straně fotoaparátu/okuláru |
2″ dovetail kroužek (vnitřní), 3 aretační šrouby |
| Délka adaptéru |
17,8 mm |
