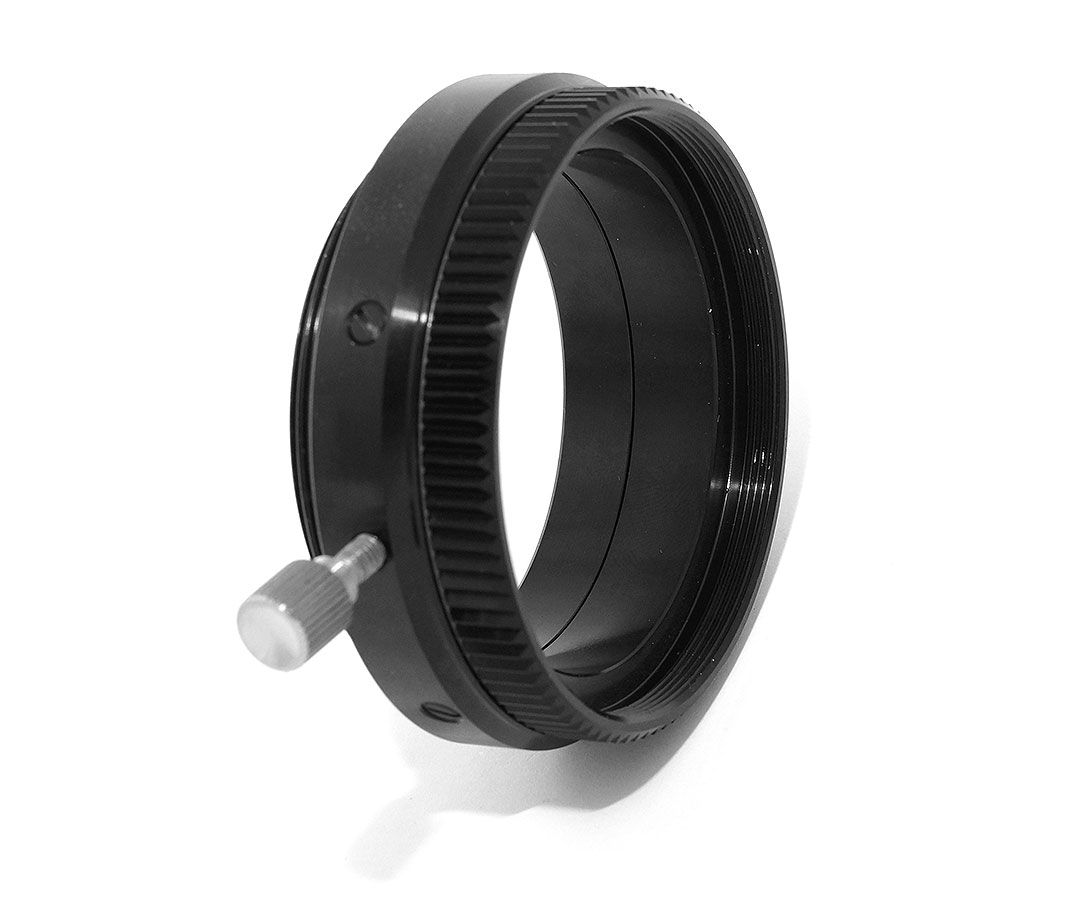

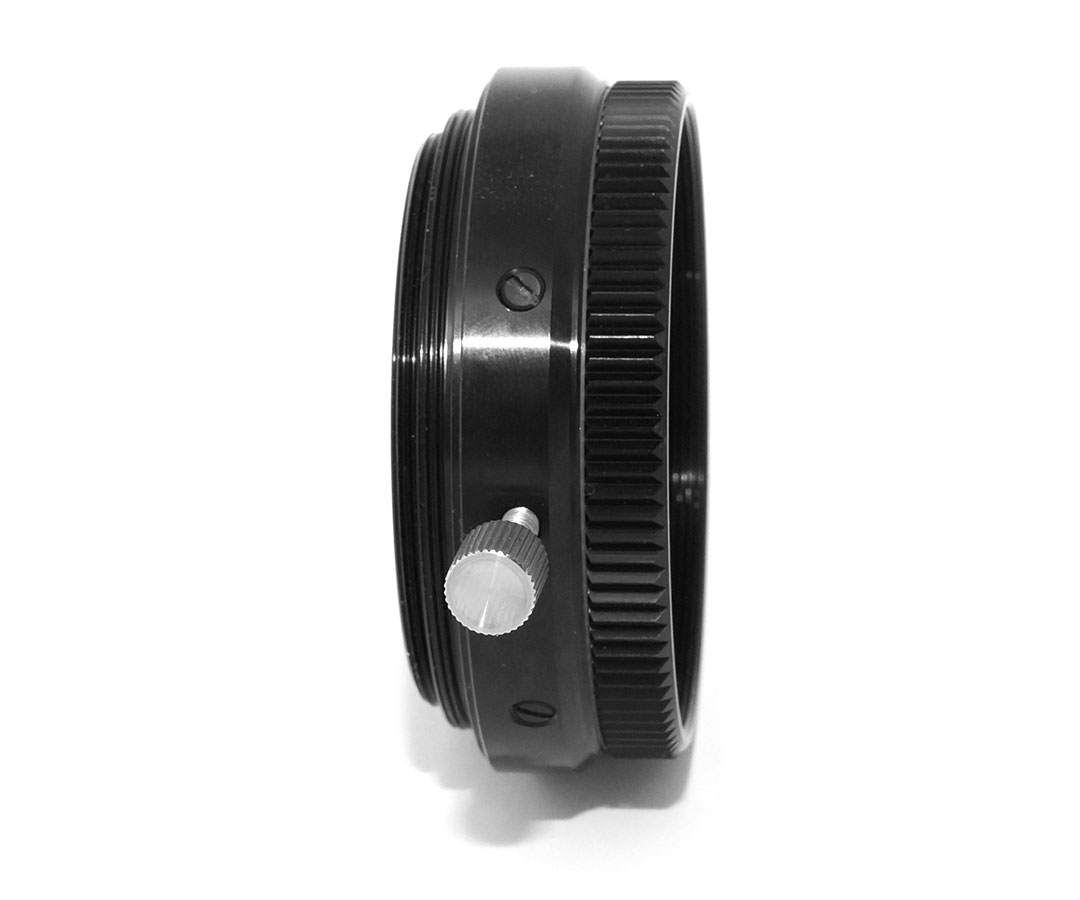

TS Optics M68 rotační adaptér - 360° otočení, závit M68x1
Každý astrofotograf, který pracuje se systémem závitů M68x1 ve stylu ZEISS, zná situaci: kamera je nasazená, kompozice snímku téměř perfektní - jenže senzor je pootočený o dvacet stupňů špatným směrem. Demontáž, pootočení, opětovné utažení a znovu kontrola. Rotační adaptér TS Optics TSM6863Rot tento problém řeší elegantně a trvale - umožňuje plynulou rotaci o celých 360° bez nutnosti rozebírání celého optického vlaku. Stačí uvolnit velký ručně ovladatelný šroub, natočit kameru do požadované polohy a opět zafixovat. Výsledek: přesně zarovnaný senzor během několika vteřin, i uprostřed nočního pozorování.
Adaptér je konstruován oboustranně - na jedné straně nese závit M68x1 female (délka 8 mm), na druhé straně pak závit M68x1 male (délka 5 mm) doplněný o závit M63x1 male. Díky této kombinaci je kompatibilní se zaostřovači i příslušenstvím s vnitřními nebo vnějšími závity M68x1 a M63x1. Celková optická délka adaptéru činí pouhých 21,8 mm měřeno od závitu M68 k závitu M68, což je mimořádně úsporné řešení pro sestavy s přesně spočítanou backfokální vzdáleností. Vnitřní kroužek adaptéru zůstává při utahování vždy vycentrovaný - samotné upnutí středí adaptér automaticky, bez nutnosti ručních korekcí.
Precizní mechanika pro náročné sestavy
Velkorysá tloušťka stěn a dostatečná délka závitu umožňují bezpečné připojení i těžšího příslušenství - filtračních kol, kamer s chladicím modulem nebo těžších adaptérových bloků. Odpor rotace je nastavitelný pomocí pěti stavěcích šroubů, takže si každý uživatel může nastavit přesně takový odpor, který mu vyhovuje pro pohodlné ovládání v rukavicích nebo v zimních podmínkách. Samotné zafixování polohy zajišťuje jeden velký vroubkovaný šroub, který lze obsluhovat jednou rukou a jehož utažení spolehlivě zadrží i těžší optický systém v jakékoli poloze. Přesnost centrace a kvalita zpracování kovových dílů jsou na úrovni, kterou vyžaduje profesionální astrofotografie - žádná vůle, žádné nevyváženosti.
Technické parametry
| Závit na straně dalekohledu: |
M68x1 female - délka 8 mm |
| Závit na straně kamery: |
M68x1 male - délka 5 mm |
| Světlá clona: |
59 mm |
| Vnější průměr: |
78 mm |
| Optická délka: |
21,8 mm (bez závitu M68x1 male) |
| Fixace polohy: |
3x vroubkovaný šroub M4 |
Světlá clona 59 mm a vnější průměr 78 mm zajišťují plné využití světelného toku i u dalekohledů s velkou světelností. Adaptér nezasahuje do zobrazovacího kruhu ani u plnoformátových senzorů, takže nevnáší do záběru žádné nežádoucí vinětování. Optická délka 21,8 mm je při dimenzování backfokusu přesně měřitelná a reprodukovatelná hodnota, na kterou se lze spolehlivě spolehnout při sestavování optického vlaku podle výpočtu. Pro každého, kdo pracuje s ZEISS-kompatibilním systémem M68 a chce mít nad orientací senzoru plnou kontrolu bez kompromisů v kvalitě nebo kompaktnosti sestavy, je TSM6863Rot přesně to, co do výbavy chybí.
